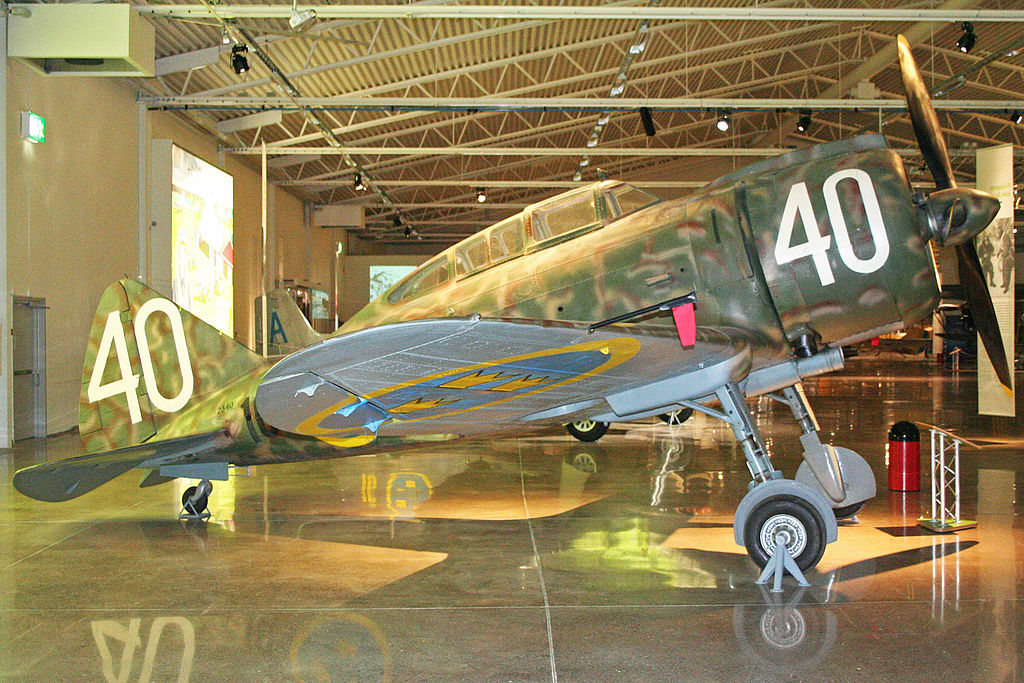

Un Reggiane Re.2000 dei 60 venduti alla Svezia nel 1940 (CC 2.0 Alan Wilson).

I gruppi di Facebook sono una grande risorsa per chi è appassionato di qualcosa che non sia il calcio o la Formula 1, perché lo mette in contatto con la (poca) altra gente che ha i suoi stessi interessi. In genere il dialogo va via liscio, con reciproca soddisfazione e reciproco arricchimento. Ma a volte capita di incontrare gente che “ti punta” e che testardamente (se non addirittura ferocemente) sostiene la propria posizione con un eroismo degno di miglior causa – e con una capacità di arrampicarsi sugli specchi che farebbe invidia all’Uomo Ragno – anche se messo di fronte all’evidenza delle fonti.

L’apparenza inganna

Scrivo questo post per direttissima… il motivo è questo. Mi è ancora una volta capitato, nei gruppi Facebook che fequento, di vedermi contestare l’affermazione che un aereo “deriva” da un altro aereo e che perciò i due sono “imparentati”. Come fa il Tupolev Tu-95 Bear ad essere “imparentato”, seppure alla lontana, con il Boeing B-52 Stratofortress? Come fa il North American F-107 Ultra Sabre ad essere “imparentato” con il North American P-51 Mustang? Cosa può avere in comune il Convair F-106 Delta Dart con il Lippisch P.13a? Un mio interlocutore, peraltro tutt’altro che sprovveduto, mi ha detto che se dovessi portare questi ragionamenti alla loro logica conclusione, dovrei dire che il Mirage III lo ha progettato Lippisch e che l’Atar lo ha progettato Hermann Oestrich. Da parte mia, non capisco tutta questa incomprensione nel parlare di linee evolutive tutto sommato abbastanza chiare, oltretutto nella gran parte dei casi inerenti ad aerei appartenenti alla stessa casa costruttrice. Non posso dare torto a chi mi fa notare che Tu-95 e B-52 sono aerei totalmente diversi. Ma non è questo il punto.

Darwin versus Linneo
arcosauri
Boeing e Tupolev in natura. Cosa c’è in comune, diranno i creazionisti? Eppure, coccodrilli ed uccelli sono gli unici arcosauri viventi (CC Tom Tarrant via Wikipedia).

Pensando a questa idiosincrasia, mi è venuta subito in mente questa metafora: l’incomprensione tra me e i miei interlocutori è la stessa che avrebbe Charles Darwin parlando con Carlo Linneo. I paleontologi sono unanimi, anche perché è stato dimostrato dalle mappature geniche, che tutti gli animali terrestri, siano essi un crotalo, una balena o un uomo, sono tutti derivati da un tetrapode primitivo a sua volta derivato da un pesce dell’ordine dei Sarcopterigi. Eppure, cosa c’è di più diverso tra un pesce e un uomo? Gli interlocutori che mi contestano queste “genealogie” (che peraltro non mi sono inventato io!) ragionano come Linneo: la fisionomia e le caratteristiche degli aerei in questione sono completamente diverse, per cui non può esistere “parentela”.

Cold War Warriors: Tu-95 and B-52
La stessa foto… in altro contesto (Public Domain).

Il discorso in verità è più complesso. Poche volte i progettisti di aerei partono da zero; il più delle volte invece partono da qualcosa che hanno già, e lo trasformano, attraverso diversi passaggi intermedi, in qualcosa di (molto spesso) totalmente diverso. Vedendo solo il punto di partenza e il punto di arrivo, si deduce facilmente che due aerei non hanno nulla in comune, così come un celacanto non ha nulla in comune con un uomo. Ma quando uno può vedere tutti i passaggi intermedi sul tavolo da disegno, la cosa diventerebbe più chiara, così come diventa più chiara l’evoluzione delle specie non considerando immediatamente un sarcopterigio e un uomo, ma considerando invece anche i passaggi intermedi del tetrapode primitivo, del terapside, del protomammifero, della proscimmia e dell’australopiteco.

Nulla nasce dal nulla assoluto. E’ quindi possibile considerare delle “genealogie” anche per gli aerei. Gli esempi sono molti.

Esempio 1. I cacciabombardieri Republic e i caccia Reggiane
SeverskyReggiane

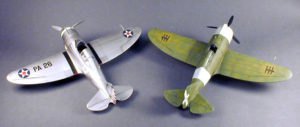

Due modelli in scala del Seversky P-35 e del Reggiane Re.2000 (Fair Use).

Alexander de Seversky progettò, com’è noto, il P-35, i cui disegni furono portati in Italia da Roberto Longhi, e alla Reggiane dettero origine, con qualche ritocco secondario soprattutto al carrello e alla cappottatura motore, al Re.2000. Dal P-35 la Republic derivò prima l’XP-41, poi il P-43 Lancer ed infine il P-47 Thunderbolt. In Italia, la Reggiane dal Re.2000 trasse prima il Re.2001 e poi il Re.2005 Sagittario. Il Re.2005 e il P-47 sono aerei molto diversi, eppure sono tra loro “imparentati”, derivando entrambi dal P-35, come si vede soprattutto considerando la pianta alare.

Esempio 2. I caccia della North American

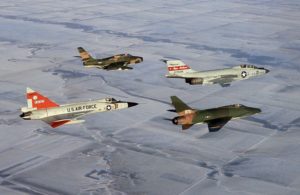

ANG airplanes 1970
Air National Guard, circa 1970: in senso orario F-102A, F-84F, F-101B, F-100D (Public Domain).

La North American Aviation progettò nel 1940 il superlativo P-51 Mustang, peraltro basandosi sulle esperienze della Curtiss riguardo ad un derivato del P-40. Il P-51 fu il punto di partenza per l’FJ-1 Fury, dal quale a sua volta fu tratto, adottando l’ala a freccia, l’F-86 Sabre. La NAA pensò presto ad un Sabre supersonico, e disegnò il “Sabre 45“, dal quale venne fuori l’F-100 Super Sabre. Una prevista versione dell’F-100, l’F-100B, venne poi radicalmente rielaborata nell’F-107 “Ultra Sabre”.

Esempio 3. Lippisch e i “Convair Deltas”

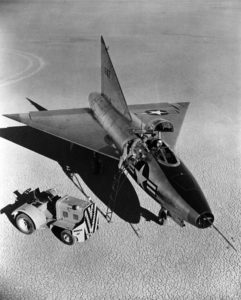

Una bella foto d'epoca del Convair XF-92 (Public Domain).
Una bella foto d’epoca del Convair XF-92 (Public Domain).

Alexander Lippisch studiò, pochi mesi prima della fine della guerra, il primo aereo a delta, il Lippisch P.13a. Per testarne la formula, progettò un aliante sperimentale, il Lippisch DM-1. Quando, partecipando all’operazione Paperclip, Theodore von Kàrmàn si recò in Germania ad ispezionare gli ultimi ritrovati della tecnologia aeronautica tedesca, vide il mock-up del Lippisch DM-1, e volle che fosse subito portato al Centro Langley del NACA.

Lippisch
Due modellini del Lippisch P.13a definitivo e del suo banco prova volante, il Lippisch DM-1 (CC Juergen Klueser via Wikipedia).

Qui, attraverso lunghi studi in galleria del vento, si arrivò ad un’architettura che fu alla base del Convair XF-92 Dart, il capostipite dell’F-102, dell’F-106 (derivato a sua volta dall’F-102, e qui nessuno può seriamente contestare) e, come linee collaterali, del B-58 Hustler, dell’F2Y Sea Dart e dell’FY-1 Pogo. Nonostante le ovvie differenze, sono evidentemente basati su un’architettura generale comune, tanto che si è soliti parlare di “Convair Deltas“. Lo stesso Lippisch collaborò con i progettisti della Convair all’XF-92, anche se il suo apporto è in genere misconosciuto, da parte degli storici aeronautici americani, per ragioni, diciamo, di national interest.

Esempio 4. I caccia Hawker
Hawker Fury
L’Hawker Fury biplano (CC Davide Olivati via Wikipedia)

Negli anni Trenta Sydney Camm stava pensando ad un “Fury monoplane“, e ne derivò l’Hurricane. La primissima versione del Typhoon tradisce subito la sua derivazione dall’Hurricane.

Hawker Sea Fury
L’estremo epigono: un Sea Fury FB. Mk 11 della Royal Australian Navy in Corea (Public Domain).

Dal Typhoon, per emendarne i difetti, fu derivato il Tempest, nelle due versioni principali Mk V con motore in linea Napier Sabre e Mk II con motore radiale Bristol Centaurus. Dal Tempest Mk II, ultimo epigono, fu ricavato il Sea Fury. Cosa hanno in comune il vecchio biplano Fury con il suo omonimo di quindici anni dopo? Nulla. Eppure, attraverso una lunga serie di passaggi intermedi, Sydney Camm arrivò dal primo al secondo.

Esempio 5. TSR-2, AFVG, Tornado
TSR-2

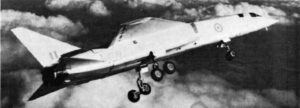

Il prototipo BAC TSR-2 XR219 in volo, 1964 (Public Domain).

Questo esempio è il più contestabile perché se nei casi precedenti si tratta di progetti usciti dalla medesima casa costruttrice, questo coinvolge invece “firme” diverse. Nel 1965 la BAC fece volare lo splendido TSR-2. Il programma fu stroncato per ragioni politiche, e nel 1967, dopo il fallimento del General Dynamics (Convair Division) F-111K, inglesi e francesi si misero d’accordo per sviluppare congiuntamente l’AFVG (Anglo French Variable Geometry).

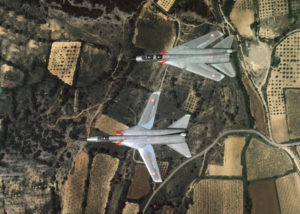

Mirage G
I due prototipi del Mirage G, monoposto e biposto (su licenza Dassault Aviation).

I francesi, al loro solito, sabotarono il progetto soprattutto a causa di Marcel (Bloch) Dassault il quale, ad egocentrismo, non aveva nulla da invidiare a De Gaulle. In parallelo all’AFVG infatti i francesi stavano portando avanti il loro Mirage G, e Dassault (ma anche in fondo il governo di Parigi) non ne voleva sapere di collaborazioni internazionali che non fossero a guida francese. Inciso: la stessa cosa si ripeté a metà degli anni Ottanta, quando i francesi non riuscirono ad imporre ai loro partner il Rafale come futuro caccia europeo. Gli inglesi cercarono di portare avanti il progetto con l’UKVG (United Kingdom Variable Geometry), ma necessitavano di partner per condividere i notevoli costi di sviluppo (alla fine, l’unico reale motivo che aveva portato alla cancellazione del TSR-2). Dall’UKVG derivò, senza ombra di dubbio, il Tornado.

Esempio 6. I caccia McDonnell

La McDonnell dall’FH-1 Phantom derivò l’FH-2 Banshee, e qui nessun “creazionista” se la sentirebbe di contestare.  Nel frattempo però la ditta aveva progettato anche un ottimo aereo, l’XF-88 Voodoo pensato come caccia di scorta per i bombardieri del SAC. L’XF-88 non fu prodotto in serie ma da esso fu derivato direttamente (tanto che mantenne lo stesso nome) l’F-101.

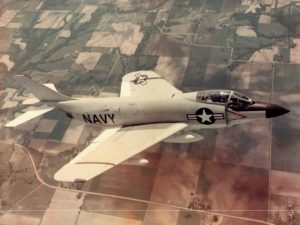

McDonnell F3H-2N Demon
Bella foto di un McDonnell FH-2N Demon, giugno 1956 (Public Domain via Wikipedia).

Nel 1949 la McDonnell partecipò ad una specifica dell’US Navy per una caccia a reazione imbarcato che avesse le stesse prestazioni dei jet dell’USAF. Il progetto McDonnell si configurava come un grosso aereo monoposto con una grande ala a freccia, propulso da un turbogetto Westinghouse J40, assiale con postbruciatore. Purtroppo il J40 si rivelò un fallimento totale, tanto che la Westinghouse a seguito della brutta esperienza abbandonò il settore dei motori aeronautici. Il Mc Donnell F3H (poi F-3) Demon dovette così ripiegare sull’Allison J71, per il quale non era stato progettato, che lo condannò per tutta la sua breve carriera ad essere irrimediabilmente sottopotenziato.

F3H-G Super Demon
Il mock-up del McDonnell F3H-G “Super Demon” del 1954, “anello di congiunzione” tra l’F3H e il successivo F4H (F-4) Phantom II (CC GTwiner via Photobucket).

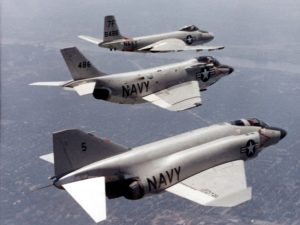

McDonnell fighters for the US Navy
Come a chi scrive, agli americani piacciono molto le genealogie. In questa foto probabilmente del 1959, si vedono i tre caccia della McDonnell in servizio con l’US Navy in quell’anno: l’F2H Banshee, l’F3H Demon e il nuovissimo F4H Phantom II (Public Domain).

Nel 1953, per salvare il progetto, la McDonnell fece all’US Navy una serie di proposte per un “Super Demon“. La Marina ordinò un simulacro a grandezza naturale della proposta F3H-G. La McDonnell rese il progetto bimotore prendendo la sezione di coda del suo F-101. Purtroppo per la McDonnell la Marina si ritenne soddisfatta del Grumman F11F Tiger e soprattutto del Vought F8U Crusader, ma questo non fermò la McDonnell che nell’ottobre 1954 ottenne un contratto per la produzione di due prototipi di un aereo da attacco, l’YAH-1, basato sul “Super Demon”.  L’US Navy cambiò i requisiti richiedendo invece un caccia imbarcato ognitempo propulso da due General Electric J79. Finalmente, il 27 maggio 1958 decollava il primo XF4H-1 Phantom II.

Esempio 7. I jet della Republic

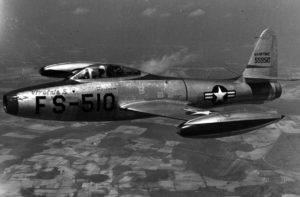

Republic F-84B
Un Republic F-84B in volo (U.S. Air Force photo, Public Domain).

Nel 1944 la Republic stava lavorando ad una possibile versione a reazione del P-47 Thunderbolt. Ben presto i progettisti si resero conto che un semplice adattamento della fusoliera del P-47 non avrebbe funzionato e rielaborarono totalmente il progetto arrivando al P-84 Thunderjet. Il P-84 era ad ala dritta, ma già subito dopo la guerra ci si era resi conto, grazie agli studi tedeschi, che per ottenere un elevato regime transonico occorreva un’ala a freccia. Così modificando un F-84, fu ottenuto il Republic YF-96 che però, per ragioni politiche (l’acquisizione di una nuova versione di un aereo esistente poteva non passare attraverso un voto del Congresso) fu ribattezzato F-84F.

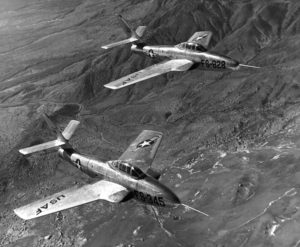

F-84F_RF-84F_prototypes
Il Republic YF-84F-RE Thunderstreak (s/n 51-1345) in primo piano, e in secondo piano un YRF-84F-RE Thunderflash (s/n 51-1828). Da notare come il prototipo dell’F-84F avesse due prese laterali e non un’unica nel muso. Edwards AFB, 27 marzo 1952 (Public Domain via Wikipedia).

Le prese d’aria laterali furono conservate solo sulla versione da ricognizione RF-84F Thunderflash. Nel frattempo, la Republic stava lavorando anche ad un caccia supersonico a propulsione ibrida, l’F-91 Thunderceptor, famoso tra gli appassionati soprattutto per la sua inusuale ala a freccia inversa, e ad una versione turboelica del Thunderstreak, l’XF-84H “Thunderscreech”, passato alla storia come uno degli aerei più rumorosi mai costruiti, capace di indurre nausea e mal di testa anche a personale protetto con cuffie. Sia F-91 che F-84H appartenevano alla medesima famiglia del P-84 originario. Si tratta di aerei molto originali, frutto della grande inventiva del periodo 1945-1959, che meritano dei post a parte. Non c’entra invece nulla, e qui i creazionisti sono nel giusto, l’XF-103 “Thunderwarrior”, progetto ambiziosissimo che sarebbe problematico anche per le tecnologie odierne e che fu perciò sviluppato totalmente da zero.

Republic F-105D Thunderchief

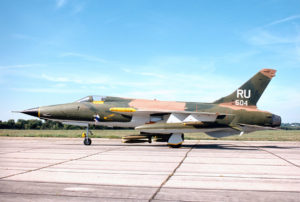

Republic F-105D Thunderchief conservato al National Museum dell’USAF (U.S. Air Force photo, Public Domain).

Addirittura già nel 1950 l’USAF chiese alla Republic un successore supersonico dell’F-84F.  Secondo le teorie strategiche allora in voga, l’aereo avrebbe avuto come armamento principale un’unica bomba nucleare tattica alloggiata in una stiva, da sganciare sul bersaglio a velocità supersonica. Ironia della sorte, un simile bestione finì per fare il “camion di bombe” in Vietnam a velocità subsonica, tanto che era intercettabile dai MiG-17 dell’aeronautica nordvietnamita. Un’altra storia che merita di essere approfondita, ma torniamo al “topic”. Alexandr Kartveli, il capoprogettista della Republic, stese come primo progetto l’AP-63FBX  (Advanced Project 63 Fighter Bomber Experimental), che era chiaramente un Thunderflash ingrandito adattato al regime supersonico. Con ulteriori modifiche, soprattutto lo spostamento dell’ala in posizione alta e l’adozione di prese d’aria “tipo Ferri” (da Antonio Ferri, l’aerodinamico di Guidonia che dopo la Seconda Guerra Mondiale andò a lavorare negli USA), il progetto fu definitivamente approvato dall’USAF e diventò l’F-105 Thunderchief.

Esempio 8. Boeing e Tupolev

Il più interessante. Nel 1945 Stalin ordinò a Tupolev un reverse engineering del Boeing B-29 Superfortress, allora il più pesante ed avanzato bombardiere strategico al mondo, e ne nacque il Tupolev Tu-4 “Bull”. Tupolev pochi anni dopo rielaborò il Tu-4 per ottenere un bombardiere intercontinentale comparabile al Convair B-36 Peacemaker.  Ne vennero fuori prima il Tu-80 e poi il Tu-85 “Barge”. Quando si trattò di produrre in serie quest’ultimo, Tupolev fu attratto dalle prestazioni promesse dai nuovi turboelica progettati da Nikolai Dmitriyevich Kuznetsov, e convinse le gerarchie sovietiche a passare direttamente ad un derivato a turboelica (ed ala a freccia) del Tu-85: il Tu-95 “Bear”. A questo link un disegno chiarificatore sull’evoluzione dei bombardieri strategici sovietici (che non riporto qui per motivi di copyright).

Al di là dell’oceano, la Boeing dal B-29 derivò subito dopo la guerra il B-50. Nel settembre 1947 volava il prototipo del B-47 Stratojet, il primo vero bombardiere strategico a reazione americano. Nel 1945 l’USAAF emise la specifica per un sostituto del B-36. Il tipo di propulsione era il problema principale: durante la Seconda Guerra Mondiale i motori a reazione avevano una vita operativa brevissima e soprattutto consumi improponibili per un bombardiere.

Evoluzione del B-52 (I)
Evoluzione del B-52: dal Model 462 (1946), un B-50 esamotore, al Model 464-35 (1948), simile al Tu-95 (CC Greg V. Goebel via Wikipedia).

 La Boeing progettò così una specie di B-50 esamotore, il “Model 462“, propulso dalle turboeliche Wright T35 Typhoon. Il progetto venne bocciato dall’USAAF perché non garantiva il desiderato raggio d’azione, e così la Boeing progettò il “Model 464-29“, con un’ala a freccia di 20° e quattro turboeliche Pratt & Whitney XT57. Vorrei far notare ai “creazionisti” aeronautici, che pensano un progetto salti fuori dal nulla assoluto della totale originalità, che questa era una configurazione molto simile al Tu-95.

Evoluzione B-52 parte 2
L’evoluzione del B-52, ora bombardiere a reazione: dal Model 464-49 (1949) al B-52A (1952; CC Greg V. Goebel via Wikipedia).

La Boeing presentò una estrapolazione del suo “Bear”, la “Model 464-35”, al Col. Pete Warden il 21 ottobre 1948. Warden disse chiaro e tondo che l’USAF non era più interessata al turboelica, e che se la Boeing voleva vendere all’Air Force un bombardiere strategico, questo doveva essere a reazione. Come racconta la mitologia aeronautica, gli ingegneri della Boeing si ritrovarono in un hotel e nel giro di una notte, usando anche i tovaglioli di carta, buttarono giù una versione propulsa a getto del Model 464. Infine, il primo B-52 a volare si alzò dalla pista il 15 aprile 1952. Cosa hanno in comune il Tu-95 e il B-52? All’apparenza assolutamente niente, a patto il fatto di essere entrambi bombardieri strategici. Eppure entrambi derivano, attraverso numerosi passaggi progettuali intermedi, dal B-29 Superfortress.

Si potrebbero trovare molti altri esempi, come gli aviogetti a doppio trave di coda della De Havilland dal Vampire al Sea Vixen, il Focke Wulf Ta 183 e l’argentino Pulqui II (senza citare la profonda influenza che il progetto del Ta 183 ebbe sul MiG-15…).

Può darsi che queste considerazioni lascino il tempo che trovino, ma io sono uno storico, e per uno storico l’evoluzione del tempo di qualcosa da uno stato ad un altro è il modo più efficace per spiegare questo qualcosa. Si è padronissimi di essere “creazionisti” (o “strutturalisti”) e di guardare solo il punto di partenza e il punto di arrivo; ma in questo modo si perde irrimediabilmente tutto quanto sta nel mezzo.
